        PCB打樣—電子產品全新趨勢

        PCB打樣就是指印制電路板在批量生產前的試產,主要應用于為電子工程師在設計好電路,并已完成PCB之后,向工廠展開小批量試產的過程,即為"PCB打樣"。
        當前PCB發展現狀 PCB主要功能是使各種電子零組件形成預定電路的連接,起中繼傳輸的作用,是電子產品的關鍵電子互連件,是電子元器件的支撐體和電氣連接的載體。
        數據顯示,目前中國的消費電子產品及各大行業領域市場對PCB需求正在急速擴張,電路板制造行業將沿著高密度互連技術(HDI)道路發展下去,并且持續走銷,這是值得關注的事件。



        PCB打樣須知

        專業.專注:專心,我們始終如一

        原材料

        凌航達

        PCB打樣使用到的原材料包括"油墨"和"板材",不同品牌/不同等級原材選擇,價格也也隨著變動,高品質原材料不僅經高溫烘烤、防阻燃性強、顏色光鮮亮麗且使用壽命長久。



        線路板設計到制造全方位服務

        工藝要求

        凌航達

        PCB打樣常見的表面處理工求包括:厚板、層數、銅厚、最小孔徑/線寬/線矩、表面處理等,參數越高價格越貴,其次表面處理沉金相比噴錫貴,制程能力參數越小,價格越貴。

        PCB免費打樣服務

        生產數量

        凌航達

        眾所周知,PCB打樣生產數量越多價格越實惠,我司以批量生產為主,前期PCB打樣費用,量產時可根據情況返還之前打樣及測試架費用,量大客戶后期更可享PCB免費打樣服務。

        準時交貨

        生產周期

        凌航達

        常規PCB單雙面板打樣周期4-5天,PCB多層板打樣周期6-8天,可根據客戶要求另行加急排單處理,交期越短,價格越貴,老客戶每月有兩次免費排加急單權限。

        PCB工藝

        企業概況

        噴錫

        企業概況

        鍍金

        企業概況

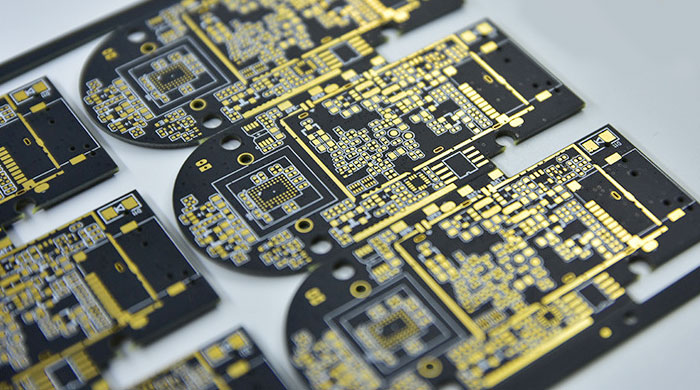

        沉金

        企業概況

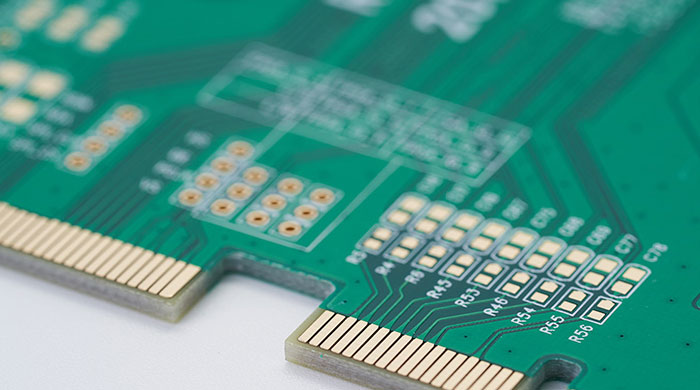

        金手指

        企業概況

        OSP

        批量生產
